Kabel zasilający w zestawie z RTX 5070 stopił się przez nieprawidłowe użycie rozgałęziacza 8-pin

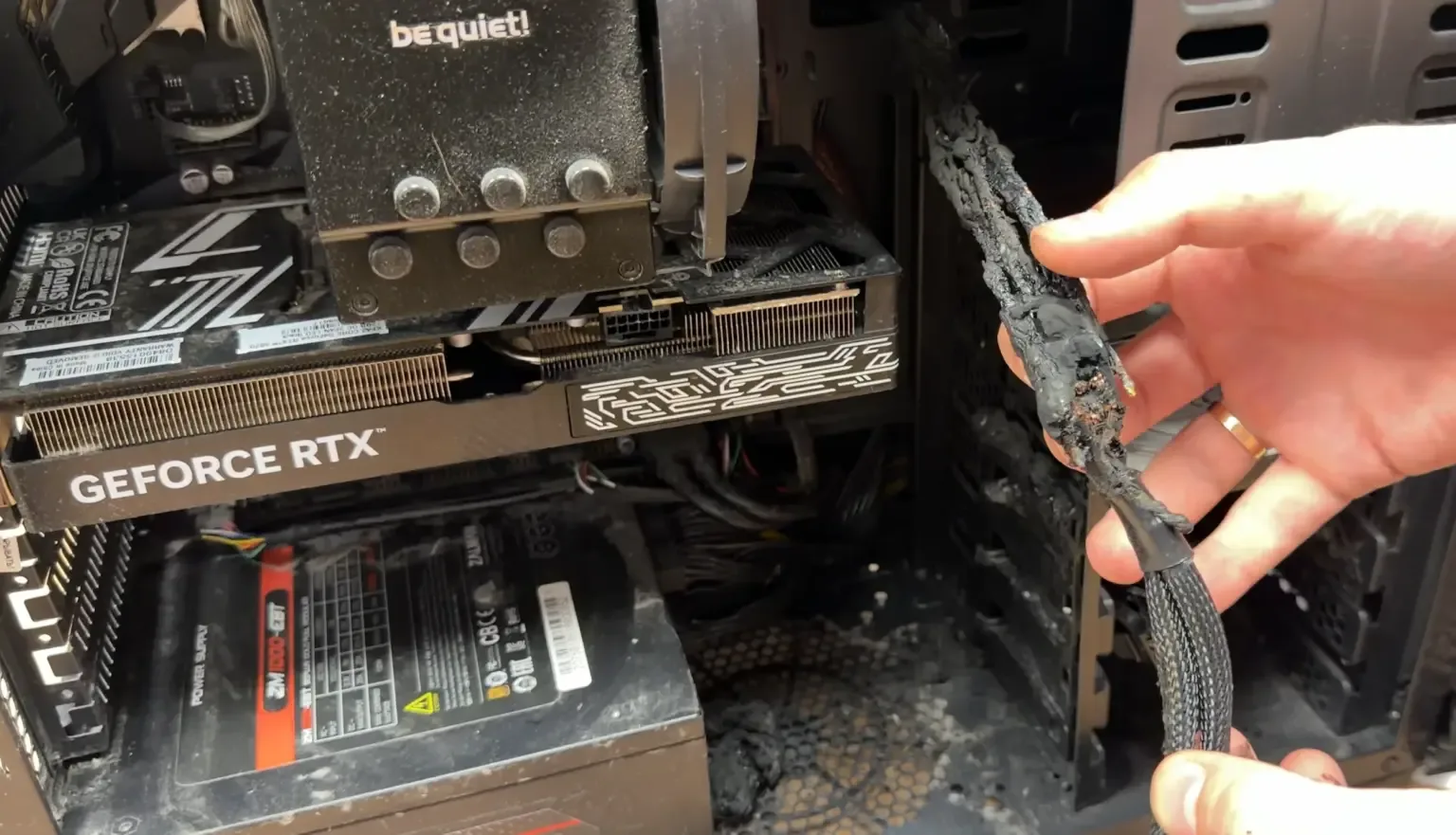

Znany twórca VIK-off zaprezentował komputer z kartą graficzną NVIDIA GeForce RTX 5070, w którym doszło do stopienia kabla zasilającego. Co ciekawe, awarii nie uległo samo niesławne złącze 12V-2x6 przy karcie (jak to bywało w przeszłości), lecz adapter zastosowany na dalszym odcinku przewodu.

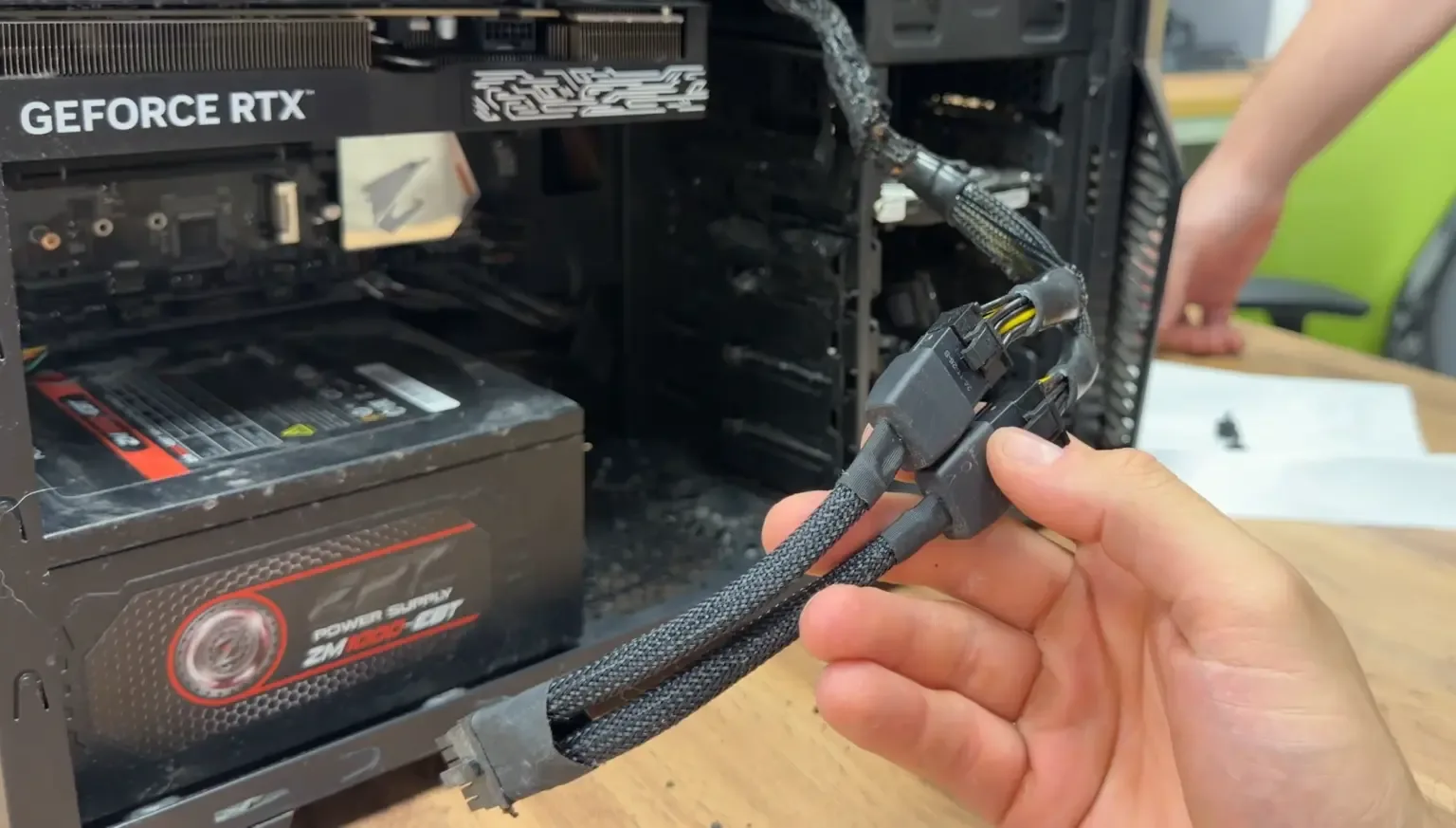

Użytkownik podłączył kartę za pomocą pojedynczego, 8-pinowego przewodu z zasilacza, na który nałożył pasywny rozgałęziacz „1x 8-pin na 2x 8-pin”. Dopiero do niego wpięto standardowy, 16-pinowy adapter zasilania od NVIDII.

 Dlaczego doszło do stopienia kabla?

• Limity mocy: Zgodnie ze standardami PCI-SIG, złącze PCIe 8-pin jest certyfikowane do przesyłania 150 W mocy. Karta RTX 5070 charakteryzuje się parametrem Total Graphics Power (TGP) na poziomie 250 W. Zastosowanie pasywnego rozdzielacza sprawiło, że całe obciążenie 250 W spoczęło na jednym złączu 8-pinowym (przystosowanym do 150 W), co doprowadziło do przegrzania i stopienia przewodu wejściowego.

• Jeden kabel nie staje się magicznie dwoma: Zastosowanie splittera „1x 8-pin do 2x 8-pin” to bardzo zły pomysł. Pojawienie się dodatkowej wtyczki nie generuje nowego źródła zasilania – po obu stronach adaptera karta pobierała prąd z tego samego, bazowego połączenia.

• Błąd w instalacji: W oficjalnej instrukcji NVIDIA wyraźnie zaznacza, że przy korzystaniu z jej 16-pinowych adapterów konieczne jest zastosowanie co najmniej dwóch niezależnych przewodów PCIe 8-pinpoprowadzonych prosto od zasilacza (lub bezpośredniego kabla PCIe Gen 5 16-pin dostosowanego do mocy 360 W).

 Kable "pigtail" a tanie splittery

Zwrócono też uwagę na różnicę między tego typu zewnętrznymi adapterami a tzw. kablami "pigtail" dołączanymi fabrycznie do dobrych zasilaczy. Niektórzy producenci, tacy jak Corsair, stosują grubsze przewody i wtyczki po stronie zasilacza, które bezpiecznie wytrzymują ponad 300 W, zachowując limit 150 W na poszczególnych wtyczkach PCIe 6+2-pin od strony GPU. Tanie, zewnętrzne rozgałęziacze nie posiadają takich parametrów bezpieczeństwa.

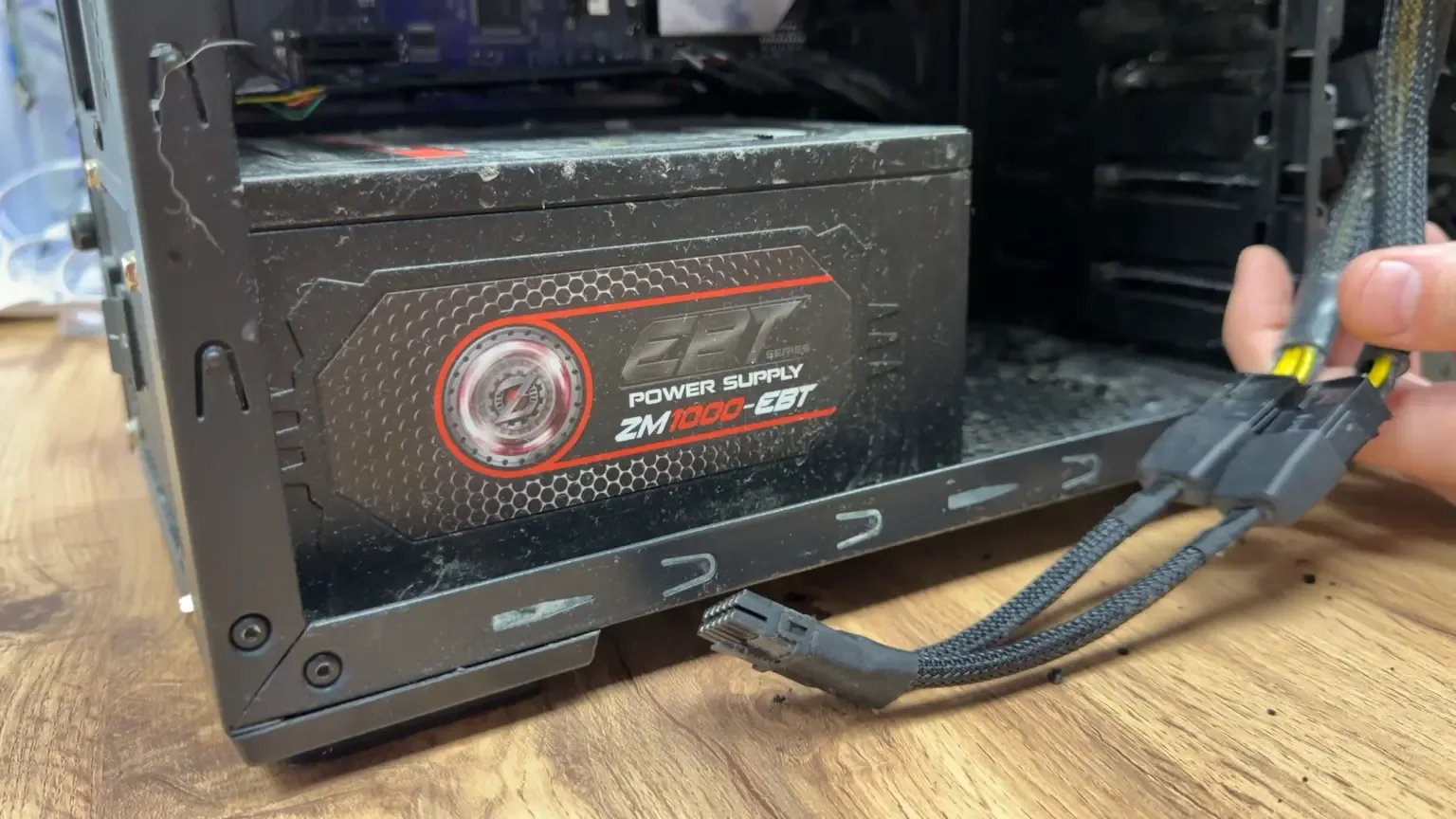

W tym konkretnym przypadku użytkownik posiadał potężny, 1000-watowy zasilacz Zalman, który z powodzeniem oferuje wiele wejść PCIe – wystarczyło użyć dwóch osobnych przewodów, aby zapobiec usterce.

Lekcja na przyszłość: W nowoczesnych kartach graficznych nigdy nie należy stosować zewnętrznych rozgałęziaczy 8-pin na podwójne 8-pin. Prawidłowa instalacja w przypadku RTX 5070 i adaptera od NVIDII wymaga wpięcia dwóch niezależnych kabli bezpośrednio z zasilacza.
